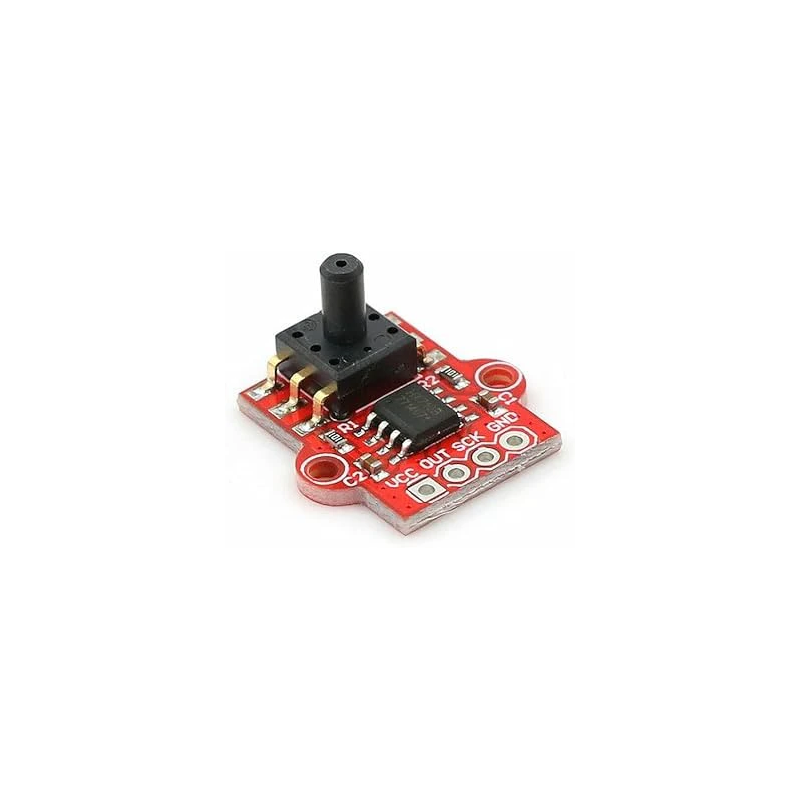

Sensor de presión HX710 MPS20N0040D - Transductor de Presión

Introducción al Sensor de presión HX710 MPS20N0040D

Descubre la precisión en la medición de presión con el Sensor de presión HX710 MPS20N0040D, el medidor electrónico ideal para tus proyectos más exigentes. Este avanzado módulo combina la reconocida exactitud del chip HX710 con la fiabilidad del sensor de presión MPS20N0040D, proporcionando una solución robusta y de alta resolución para sistemas que requieren monitoreo o control de presión. Desde aplicaciones industriales hasta experimentos educativos, este transductor de presión te permitirá obtener datos consistentes y precisos, facilitando el desarrollo de dispositivos inteligentes y automatizados.

¿Para qué sirve el Sensor de presión HX710 MPS20N0040D?

Este sensor es una herramienta versátil con un amplio rango de aplicaciones:

• Monitoreo de Nivel de Líquidos: Ideal para medir la presión hidrostática y determinar el nivel de agua en tanques, depósitos o sistemas de riego, alertando sobre llenado o vaciado.
• Sistemas de Control Neumático e Hidráulico: Permite supervisar y regular la presión en circuitos de aire comprimido o fluidos, crucial en robótica y automatización industrial.
• Estaciones Meteorológicas DIY: Aunque el MPS20N0040D no es un sensor barométrico de alta precisión para pronóstico, puede usarse para medir variaciones de presión en entornos controlados o para proyectos educativos.
• Dispositivos Médicos y de Bienestar: En prototipos, puede aplicarse para medir presión arterial (con calibración adecuada y en entornos no críticos), presión en colchones antiescaras o sistemas de asistencia.
• Investigación y Desarrollo: Para ingenieros y estudiantes, es una excelente plataforma para experimentar con principios de presión y desarrollar algoritmos de procesamiento de señales en plataformas como Arduino®, ESP32 y Raspberry Pi®.

Su capacidad para interactuar con microcontroladores lo hace indispensable para proyectos de IoT, automatización y recolección de datos.

Características Principales

• Alta Precisión: Incorpora el conversor analógico-digital (ADC) HX710 de 24 bits, garantizando mediciones extremadamente finas y estables.
• Amplio Rango de Medición: El sensor MPS20N0040D está diseñado para medir presiones diferenciales y relativas, generalmente en un rango de 0 a 40 kPa (kilopascales), adecuado para diversas aplicaciones.
• Salida Digital: A través del HX710, el módulo proporciona una salida digital sencilla de interpretar mediante comunicación serial, eliminando la necesidad de complejos circuitos de acondicionamiento de señal externos.
• Bajo Consumo de Energía: Ideal para proyectos alimentados por batería o aplicaciones de bajo consumo.
• Fácil Integración: Compatible con microcontroladores populares como Arduino®, ESP32, Raspberry Pi® y PIC, facilitando su implementación en una amplia gama de sistemas.
• Diseño Compacto: Su tamaño reducido permite integrarlo fácilmente en espacios limitados.

¿Para quién es ideal este Medidor Electrónico?

El Sensor de presión HX710 MPS20N0040D es la elección perfecta para:

• Makers y Aficionados a la Electrónica: Que buscan integrar funcionalidades de medición de presión en sus prototipos o proyectos caseros.
• Estudiantes de Ingeniería y Robótica: Como herramienta educativa para aprender sobre sensores, acondicionamiento de señal y programación de microcontroladores.
• Ingenieros de Desarrollo: Para la creación de prototipos en aplicaciones industriales, médicas o de consumo que requieran un transductor de presión fiable.
• Desarrolladores de IoT: Para proyectos que necesiten recopilar datos de presión y transmitirlos a la nube para análisis y monitoreo remoto.

Especificaciones Técnicas

• Sensor de Presión: MPS20N0040D
• Conversor AD: HX710 (24-bit)
• Rango de Presión: 0 - 40 kPa (aproximadamente 0 - 0.4 bar)
• Voltaje de Operación: 2.6V - 5.5V DC
• Corriente de Operación: Típica < 1.5 mA
• Modo de Comunicación: Serie de 2 hilos (DATA, CLK)
• Canales de Entrada: 2 diferenciales seleccionables (chip HX710)
• Frecuencia de Muestreo: 10 Hz / 80 Hz (seleccionable)
• Temperatura de Operación: 0°C a +85°C
• Dimensiones del Módulo: Aproximadamente 19mm x 14mm

Guía Rápida de Inicio con Arduino UNO

Materiales Necesarios:

• 1 x Placa Arduino UNO (o Mega, Nano)
• 1 x Sensor de presión HX710 MPS20N0040D
• Cables Dupont macho-hembra
• Protoboard (opcional)
• Cable USB para Arduino

Tabla de Conexiones:

• Sensor HX710 MPS20N0040D VCC -> Arduino 5V
• Sensor HX710 MPS20N0040D GND -> Arduino GND
• Sensor HX710 MPS20N0040D SCK -> Arduino Digital Pin 2
• Sensor HX710 MPS20N0040D DOUT -> Arduino Digital Pin 3

Código de Programación (Arduino UNO):

/*
Descripción: Este código lee los valores de presión del sensor HX710 MPS20N0040D
y los muestra en el Monitor Serial. Requiere calibración para obtener
valores de presión precisos en unidades como kPa.
Producto: Sensor de presión HX710 MPS20N0040D
Plataforma: Arduino UNO
Conexiones:
- Sensor HX710 DOUT -> Arduino Digital Pin 3
- Sensor HX710 SCK -> Arduino Digital Pin 2
Este código es completo y funcional, listo para copiar y pegar en el Arduino IDE.
Está bien comentado para facilitar su comprensión.
*/

#include "HX711.h" // Se utiliza la librería HX711, ampliamente compatible con el chip HX710.

const int DOUT_PIN = 3; // Pin de datos del HX710
const int SCK_PIN = 2; // Pin de reloj del HX710

HX711 sensorPresion; // Objeto del sensor de presión

void setup() {
Serial.begin(9600);
Serial.println("Inicializando Sensor de Presion HX710 MPS20N0040D");

sensorPresion.begin(DOUT_PIN, SCK_PIN);

// --- Calibración (Valores de ejemplo, deben ajustarse con su sensor real) ---
// 1. Con el sensor sin presión aplicada (o con una presión de referencia),
// llama a sensorPresion.tare() para establecer el "cero" o offset.
// 2. Aplica una presión conocida y usa sensorPresion.get_value() o
// sensorPresion.get_units() para calcular el factor de escala adecuado.
// Ejemplo: Si aplicas 10 kPa y el sensor lee 228000, tu escala sería 228000/10 = 22800.
sensorPresion.set_scale(2280.f); // Factor de escala para convertir a unidades de presión (ej. kPa)
sensorPresion.tare(); // Establece el "cero" o offset del sensor
}

void loop() {
// Leer la presión. El argumento '10' indica que se promediarán 10 lecturas.
float lecturaPresion = sensorPresion.get_units(10);

Serial.print("Presion: ");
Serial.print(lecturaPresion);
Serial.println(" kPa"); // O la unidad de medida deseada

delay(1000); // Espera 1 segundo antes de la siguiente lectura
}

Pasos para Ponerlo en Marcha:

1. Realiza las conexiones: Conecta el Sensor de presión HX710 MPS20N0040D a tu Arduino UNO siguiendo la "Tabla de Conexiones" y asegurándote de que todas las conexiones sean correctas y seguras.
2. Prepara el código: Abre el Arduino IDE. Copia el "Código de Programación (Arduino UNO)" proporcionado arriba y pégalo en una nueva ventana del IDE. Asegúrate de tener instalada la librería HX711 (Ve a Sketch > Incluir Librería > Administrar Librerías y busca "HX711 by bogde").
3. Selecciona la placa: En el Arduino IDE, ve a Herramientas > Placa y selecciona "Arduino Uno".
4. Selecciona el puerto: En el Arduino IDE, ve a Herramientas > Puerto y selecciona el puerto COM/Serial al que está conectada tu Arduino UNO.
5. Carga el código: Haz clic en el botón "Subir" (generalmente una flecha a la derecha) en el Arduino IDE para compilar y cargar el código a tu Arduino UNO.
6. Verifica el funcionamiento: Una vez que el código se haya cargado con éxito, abre el Monitor Serial (Herramientas > Monitor Serial) y verás las lecturas de presión. Realiza la calibración adecuada para obtener valores precisos.

Guía Rápida de Inicio con ESP32

Materiales Necesarios:

• 1 x Placa de Desarrollo ESP32 Dev Module
• 1 x Sensor de presión HX710 MPS20N0040D
• Cables Dupont macho-hembra
• Protoboard (opcional)
• Cable USB para ESP32

Tabla de Conexiones:

• Sensor HX710 MPS20N0040D VCC -> ESP32 3.3V
• Sensor HX710 MPS20N0040D GND -> ESP32 GND
• Sensor HX710 MPS20N0040D SCK -> ESP32 GPIO17 (o cualquier pin digital disponible)
• Sensor HX710 MPS20N0040D DOUT -> ESP32 GPIO16 (o cualquier pin digital disponible)

Código de Programación (ESP32):

/*
Descripción: Este código lee los valores de presión del sensor HX710 MPS20N0040D
y los muestra en el Monitor Serial del ESP32. Requiere calibración.
Producto: Sensor de presión HX710 MPS20N0040D
Plataforma: ESP32 Dev Module
Conexiones:
- Sensor HX710 DOUT -> ESP32 GPIO16
- Sensor HX710 SCK -> ESP32 GPIO17
Este código es completo y funcional, listo para copiar y pegar en el Arduino IDE.
Está bien comentado para facilitar su comprensión.
*/

#include "HX711.h" // Se utiliza la librería HX711, ampliamente compatible con el chip HX710.

const int DOUT_PIN = 16; // Pin de datos del HX710 (ejemplo para ESP32)
const int SCK_PIN = 17; // Pin de reloj del HX710 (ejemplo para ESP32)

HX711 sensorPresion;

void setup() {
Serial.begin(115200);
Serial.println("Inicializando Sensor de Presion HX710 MPS20N0040D en ESP32");

sensorPresion.begin(DOUT_PIN, SCK_PIN);

// --- Calibración (Valores de ejemplo, deben ajustarse con su sensor real) ---
// 1. Con el sensor sin presión aplicada (o con una presión de referencia),
// llama a sensorPresion.tare() para establecer el "cero" o offset.
// 2. Aplica una presión conocida y usa sensorPresion.get_value() o
// sensorPresion.get_units() para calcular el factor de escala adecuado.
sensorPresion.set_scale(2280.f); // Factor de escala para convertir a unidades de presión (ej. kPa)
sensorPresion.tare(); // Establece el "cero" o offset del sensor
}

void loop() {
// Leer la presión. El argumento '10' indica que se promediarán 10 lecturas.
float lecturaPresion = sensorPresion.get_units(10);

Serial.print("Presion: ");
Serial.print(lecturaPresion);
Serial.println(" kPa"); // O la unidad de medida deseada

delay(1000); // Espera 1 segundo antes de la siguiente lectura
}

Pasos para Ponerlo en Marcha:

1. Realiza las conexiones: Conecta el Sensor de presión HX710 MPS20N0040D a tu ESP32 siguiendo la "Tabla de Conexiones" y asegurándote de que todas las conexiones sean correctas y seguras.
2. Prepara el código: Abre el Arduino IDE. Copia el "Código de Programación (ESP32)" proporcionado arriba y pégalo en una nueva ventana del IDE. Asegúrate de tener instalada la librería HX711 (Ve a Sketch > Incluir Librería > Administrar Librerías y busca "HX711 by bogde") y las placas ESP32 para el IDE.
3. Selecciona la placa: En el Arduino IDE, ve a Herramientas > Placa y selecciona "ESP32 Dev Module" (o la placa ESP32 específica que estés usando).
4. Selecciona el puerto: En el Arduino IDE, ve a Herramientas > Puerto y selecciona el puerto COM/Serial al que está conectada tu ESP32.
5. Carga el código: Haz clic en el botón "Subir" (generalmente una flecha a la derecha) en el Arduino IDE para compilar y cargar el código a tu ESP32.
6. Verifica el funcionamiento: Una vez que el código se haya cargado con éxito, abre el Monitor Serial (Herramientas > Monitor Serial) y verás las lecturas de presión. Realiza la calibración adecuada para obtener valores precisos.

Lleva tus Proyectos al Siguiente Nivel

El Sensor de presión HX710 MPS20N0040D es la pieza clave que necesitas para asegurar mediciones precisas y confiables en tus proyectos de electrónica. Su fácil integración y compatibilidad con las plataformas más populares lo convierten en una solución indispensable para cualquier desarrollador. No comprometas la calidad de tus datos de presión; invierte en un medidor electrónico que te ofrezca rendimiento y fiabilidad. En TECmikro, nos comprometemos a ofrecerte los mejores componentes para que tus ideas tomen forma y triunfen en el mercado tecnológico de Ecuador. ¡Adquiérelo hoy mismo en TECmikro y comienza a construir el futuro!
